一、金刚石激光泵浦源

核心是用 CVD 单晶金刚石替代传统铜 / 钼铜 / 铜钨作为 LD 芯片的封装热沉，从热管理维度突破泵浦源的功率密度与寿命瓶颈。

1. 工作原理与热流路径

激光二极管（LD）工作时，有源区产生的焦耳热约占输入电功率的 30%~50%，热量通过以下路径快速导出： LD有源结面 → 焊料层 → 金刚石热沉 → 次级水冷/微通道散热器

金刚石凭借 1200~2200 W/m・K 的超高室温热导率，将 LD 结面热量快速横向扩散并垂直导出，将结温波动控制在 5℃以内，从根源抑制热致波长漂移（LD 波长温漂系数约 0.3 nm/℃）、光束畸变与光功率衰减，最终提升泵浦源的最大输出功率、电光效率与长期可靠性。

2. 核心优势（量化对比）

相较于传统无氧铜热沉方案，金刚石热沉泵浦源有三项核心提升：

热阻大幅降低：同尺寸下热阻降低 40%~60%。以 10×10×1 mm 规格为例，单晶金刚石热阻约 0.15 ℃/W，无氧铜热沉约 0.38 ℃/W；允许 LD 工作电流密度提升 30% 以上，单巴条输出功率密度可实现翻倍。

热膨胀匹配性更优：金刚石热膨胀系数（CTE）约 1.5×10⁻⁶ /℃，与 GaAs 基 LD 芯片（~6.5×10⁻⁶ /℃）失配度远低于铜（17×10⁻⁶ /℃），封装热应力降低 70% 以上，避免高低温循环下芯片开裂、焊料疲劳脱落。

高抗损与绝缘特性：金刚石本征绝缘，可直接实现芯片与底座的电隔离；光损伤阈值＞10 GW/cm²（纳秒脉冲），适配高功率端面泵浦、空间合束等紧凑型光路设计。

二、金刚石激光振镜

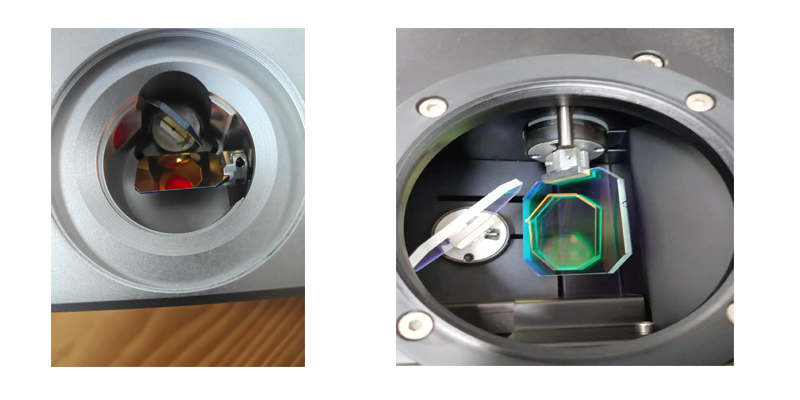

在激光振镜系统中，金刚石的核心角色是振镜反射镜的基底材料，针对千瓦级以上（尤其是万瓦级连续 / 超快激光）的扫描加工场景，从根源解决传统铜、硅、碳化硅镜片在高功率激光辐照下的热变形、热透镜效应，保障振镜的扫描精度、光斑质量与长期可靠性，是高功率激光振镜的高端升级方案

振镜反射镜是激光束的直接承载部件：高功率激光照射时，镜片会吸收少量激光能量产生温升，引发镜面热膨胀变形（热透镜效应），直接导致光斑漂移、聚焦劣化、定位精度下降，严重时会烧毁镀膜甚至炸裂镜片。

金刚石凭借超高热导率 + 极低热膨胀系数的材料组合，将镜面吸收的热量极速横向扩散并导出，同时将热变形控制在纳米级：

振镜系统典型应用场景

万瓦级振镜激光焊接：动力电池电芯焊接、车身结构件焊接、新能源电机定子焊接，匹配金刚石热沉泵浦源的高功率激光器，解决长时间连续加工的光斑漂移、焊缝一致性差问题。

高功率超快激光振镜加工：PCD/PCBN 超硬刀具的激光刻蚀、修磨，半导体晶圆隐切，金刚石镜片可承受高峰值功率脉冲，避免镀膜损伤与热积累变形。

航空航天振镜熔覆 / 表面处理：大尺寸构件高速扫描熔覆、表面强化，高功率下长期稳定工作，减少停机维护周期。

科研与特种激光系统：高能激光扫描、太赫兹光束扫描、强激光实验装置等极端工况场景。
